Cześć!
Monitorowanie zużycia energii elektrycznej w domu jest kluczowe dla kontrolowania kosztów i optymalizacji zużycia. Jednym z popularnych rozwiązań do pomiaru zużycia energii jest jednofazowy licznik Eastron SDM120M. W tym artykule przedstawię Ci, jak zintegrować ten licznik z systemem domowej automatyki Home Assistant przy użyciu niedrogiej płytki ESP i otwartego oprogramowania ESPHome.
Dzięki tej integracji będziesz mógł na bieżąco monitorować zużycie energii, uzyskiwać szczegółowe dane pomiarowe i tworzyć własne automatyzacje w oparciu o odczyty licznika. Zintegrujesz urządzenie z Home Assistant w łatwy i przystępny sposób, co pozwoli ci na lepsze zarządzanie energią i obniżenie rachunków.
Ten przewodnik krok po kroku poprowadzi cię przez cały proces – od przygotowania sprzętu, przez konfigurację oprogramowania, aż po zintegrowanie licznika z Home Assistant. Dzięki niemu zyskasz pełną kontrolę nad zużyciem energii elektrycznej w swoim domu.
Zaczynajmy! 🚀
Czym jest ESP32?
ESP32 to bardzo popularny mikrokontroler stworzony przez firmę Espressif Systems. Jest to następca ESP8266 i oferuje szereg ulepszeń i dodatkowych funkcji. ESP32 wyposażony jest w dwurdzeniowy procesor Xtensa LX6, który działa na częstotliwości do 240 MHz, co zapewnia wystarczającą moc obliczeniową do obsługi różnorodnych zadań.
Jedną z głównych zalet ESP32 jest jego wszechstronność i wsparcie dla różnych interfejsów komunikacyjnych, takich jak WiFi, Bluetooth Classic oraz Bluetooth Low Energy (BLE). Dzięki temu jest idealny do zastosowań IoT (Internetu Rzeczy), projektów bezprzewodowych oraz innych aplikacji wymagających komunikacji bezprzewodowej. Ponadto, ESP32 posiada wbudowane peryferia do obsługi interfejsów takich jak SPI, I2C, UART, co ułatwia integrację z różnymi czujnikami i urządzeniami.
Mikrokontroler ten jest również popularny ze względu na swoją niską cenę, dostępność na rynku oraz rozbudowane środowisko programistyczne, które obejmuje platformę ESP-IDF oraz wsparcie dla Arduino IDE. Dzięki temu jest doskonałym wyborem dla zarówno początkujących, jak i doświadczonych programistów chcących tworzyć aplikacje wbudowane i projekty IoT.
Czym jest ESPHome?
ESPHome to potężne, open source’owe środowisko programistyczne stworzone specjalnie z myślą o urządzeniach opartych na popularnych mikro-kontrolerach ESP8266 i ESP32. Jego głównym celem jest ułatwienie tworzenia inteligentnych urządzeń z zakresu Internetu Rzeczy (IoT), które można następnie w pełni zintegrować i kontrolować za pośrednictwem platformy Home Assistant.
Konfiguracja urządzeń w ESPHome odbywa się poprzez przyjazne pliki w formacie YAML, które pozwalają na definiowanie działania różnych komponentów, czujników, wyświetlaczy czy elementów wykonawczych. Dzięki temu programowanie staje się intuicyjne i przystępne nawet dla osób bez dogłębnej znajomości kodowania.
Oprócz natywnej integracji z Home Assistant, ESPHome wspiera również szeroką gamę gotowych modułów i bibliotek, pozwalając na obsługę wielu popularnych innych podzespołów.
Przygotowanie
Zanim zanurzymy się w adaptację systemu przy użyciu ESP32/ESP8266 i ESPHome, warto odpowiednio się przygotować. Poniżej znajdziesz kluczowe kroki, aby rozpocząć projekt.
Upewnij się, że masz wszystkie niezbędne materiały:
- Płytka ESP8266 NodeMCU (lub ESP32, jeśli zdecydujesz się na nowszy model),
- Warto zweryfikować przed zakupem płytki ESP, czy zasięg sieci Wi-Fi dociera w miejsce naszej instalacji. Może się okazać, że będziemy potrzebować zakupić płytkę z możliwością podłączenia zewnętrznej anteny.
- Eastron SDM120M – jednofazowy miernik energii elektrycznej Modbus RS485 (Link do sklepu),
- TTL do RS485 Adapter – Moduł konwertera (Link do sklepu),
- Źródło zasilania dla płytki ESP8266 (5V DC),
- Kostki elektryczne,
- (opcjonalnie) Puszka DIN, w której schowamy płytkę ESP wraz z modułem konwertera,
- Przewody połączeniowe do wszystkich elementów.
Instalacja ESPHome w Home Assistant
Zainstaluj ESPHome w swoim środowisku Home Assistant, aby móc łatwo konfigurować i zarządzać urządzeniem ESP8266. Skorzystaj z dokumentacji ESPHome i postępuj zgodnie z instrukcjami.
Przygotowanie przestrzeni pracy
Zorganizuj miejsce pracy, gdzie będziesz montować układ. Upewnij się, że masz dostęp do narzędzi i jesteś w stanie swobodnie pracować nad projektem.
BHP pracy przy napięciu elektrycznym
Bezpieczeństwo elektryczne jest kluczowe podczas pracy z prądem. Oto kilka istotnych zaleceń:
- Wyłączanie Zasilania: Przed każdą pracą na obwodzie wyłącz zasilanie w celu uniknięcia porażenia prądem.
- Odpowiednie Narzędzia: Używaj narzędzi izolowanych i przeznaczonych do prac elektrycznych – powinny spełniać odpowiednie normy bezpieczeństwa.
- Doświadczenie: Prace przy instalacjach elektrycznych wymagają doświadczenia. Jeśli nie masz pewności co do swoich umiejętności, warto skorzystać z pomocy osoby doświadczonej.
- Ochrona Oczu i Rąk: Noszenie ochrony oczu i rąk jest zalecane, szczególnie podczas lutowania i manipulacji przyłączami.
- Sprawdź Zasilanie: Przed podjęciem jakichkolwiek działań upewnij się, że wiesz, gdzie jest główne źródło zasilania, a także, czy jest ono wyłączone.
- Znajomość Układu Elektrycznego: Zawsze sprawdzaj, czy wiesz, jak działa dany układ elektryczny. Nie podejmuj działań na ślepo.
Krok 1 – VLAN IoT
Jako praktykę bezpieczeństwa zalecam utworzenie osobnej sieci dla urządzeń IoT, odseparowanej od głównej sieci domowej. W tym celu warto skorzystać z funkcji VLAN (Virtual Local Area Network), która pozwala na fizyczną separację urządzeń, takich jak te oparte na ESPHome, od innych urządzeń w domowej infrastrukturze.
Korzyści
Tworzenie dedykowanej sieci dla urządzeń IoT oferuje kilka korzyści:
- Bezpieczeństwo: Odseparowanie urządzeń IoT od głównej sieci pomaga zminimalizować potencjalne ryzyko ataków. W przypadku ewentualnej kompromitacji urządzenia IoT, dostęp do głównej sieci domowej jest utrudniony.
- Kontrola Komunikacji: Utworzenie osobnej sieci pozwala na bardziej precyzyjną kontrolę, kto i jak komunikuje się z urządzeniami IoT. Można zdefiniować reguły komunikacyjne, które pozwalają jedynie konkretnym urządzeniom (na przykład serwer czy wirtualna maszyna z Home Assistant) na interakcję z urządzeniami IoT.
- Optymalizacja Ruchu Sieciowego: Oddzielenie ruchu urządzeń IoT od ruchu głównej sieci może przyczynić się do optymalizacji wydajności sieci.
Wdrożenie
W celu implementacji takiej separacji, warto skonsultować się z dokumentacją i ustawieniami routera. W przypadku Home Assistant, korzystając z odpowiednich reguł firewalla na routerze, można dostosować dostęp do urządzeń IoT. To podejście wprowadza warstwę dodatkowego bezpieczeństwa do naszej infrastruktury smart home.
Krok 2 – Instalacja i konfiguracja firmware do pracy z Home Assistantem
Kiedy już uruchomiony zostanie dodatek ESPHome na serwerze Home Assistant, czas przejść do dodania pierwszego urządzenia opartego na ESPHome.
Podłączenie do komputera
- Podłącz płytkę przy użyciu przewodu USB do swojego komputera. Ważne jest, aby korzystać z przewodu USB z transmisją danych, ponieważ wiele tanich przewodów dostarcza jedynie zasilanie.
- Dla pewności co do poprawnego działania, zalecam używanie przeglądarki Chrome lub Edge (następuje przekazywanie transmisji danych za pośrednictwem portu COM do przeglądarki przy użyciu WebSerial).
Home Assistant
- Po zakończeniu tych kroków, zaloguj się do Home Assistant,
- Z panelu bocznego przechodzimy do zakładki ESPHome,
- Następnie klikamy New Device,
Po wybraniu opcji dodania nowego urządzenia, możemy napotkać komunikat o niekompatybilności przeglądarki, szczególnie w przypadku przeglądarek, które nie obsługują WebSerial. Alternatywnie, możemy również natrafić na komunikat informujący o braku bezpiecznego połączenia (HTTPS) do dashboardu. W takiej sytuacji możemy kliknąć Continue, aby kontynuować proces dodawania urządzenia.
- W kolejnym oknie wprowadzamy nazwę dla naszego urządzenia (może to być utworzona przez nas nazwa lub alias) oraz dane naszej sieci Wi-Fi.
- Wprowadzanie danych do sieci Wi-Fi jest konieczne jedynie przy pierwszym dodawaniu urządzenia. Kolejne dodawane urządzenia oparte o ESPHome nie będą wymagały tego kroku.
- Następnie, aby ESPHome zainstalował firmware na płytce ESP8266 kliknij przycisk Connect.
- Po chwili w przeglądarce pojawi się okno wyboru urządzenia do komunikacji po porcie szeregowym. Znajdź swoje urządzenie, którego nazwa powinna zawierać CP210x UART, i kliknij Connect.
- Następnie zaczekaj, aż firmware zostanie zainstalowany na płytce.
Zakończenie procesu
Po pomyślnej instalacji powinieneś otrzymać komunikat potwierdzający zakończenie procesu. Na dashboardzie pojawi się także Twoje urządzenie z opisem ONLINE. To oznacza, że płyta została poprawnie skonfigurowana i jest gotowa do dalszych działań.
Krok 3 – Wgraj kod w ESPHome
esphome:
name: esp03-meter
esp32:
board: nodemcu-32s
framework:
type: arduino
version: 2.0.6
# Enable logging
logger:
web_server:
port: 80
local: true
# Enable Home Assistant API
api:
encryption:
key: "HERE WILL BE THE CODE GENERATED BY ESPHOME"
ota:
password: "HERE WILL APPEAR THE PASSWORD GENERATED BY ESPHOME"
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Esp03-Kl043-Meter"
password: "1234567890"
captive_portal:
uart:
rx_pin: 16
tx_pin: 17
baud_rate: 9600
stop_bits: 1
sensor:
- platform: sdm_meter
phase_a:
current:
name: "Current"
voltage:
name: "Voltage"
active_power:
name: "Active power"
power_factor:
name: "Power factor"
unit_of_measurement: "%"
apparent_power:
name: "Apparent power"
reactive_power:
name: "Reactive power"
phase_angle:
name: "Phase angle"
frequency:
name: "Frequency"
total_power:
name: "Total power"
import_active_energy:
name: "Import Active Energy"
export_active_energy:
name: "Export Active Energy"
import_reactive_energy:
name: "Import Reactive Energy"
export_reactive_energy:
name: "Export Reactive Energy"
update_interval: 5s- Czekamy, aż oprogramowanie zostanie skompilowane i wgrane na płytkę. Jeśli proces instalacji przebiegnie pomyślnie, w podglądzie logów zostanie Ci pokazane podsumowanie konfiguracji Twojej płytki.

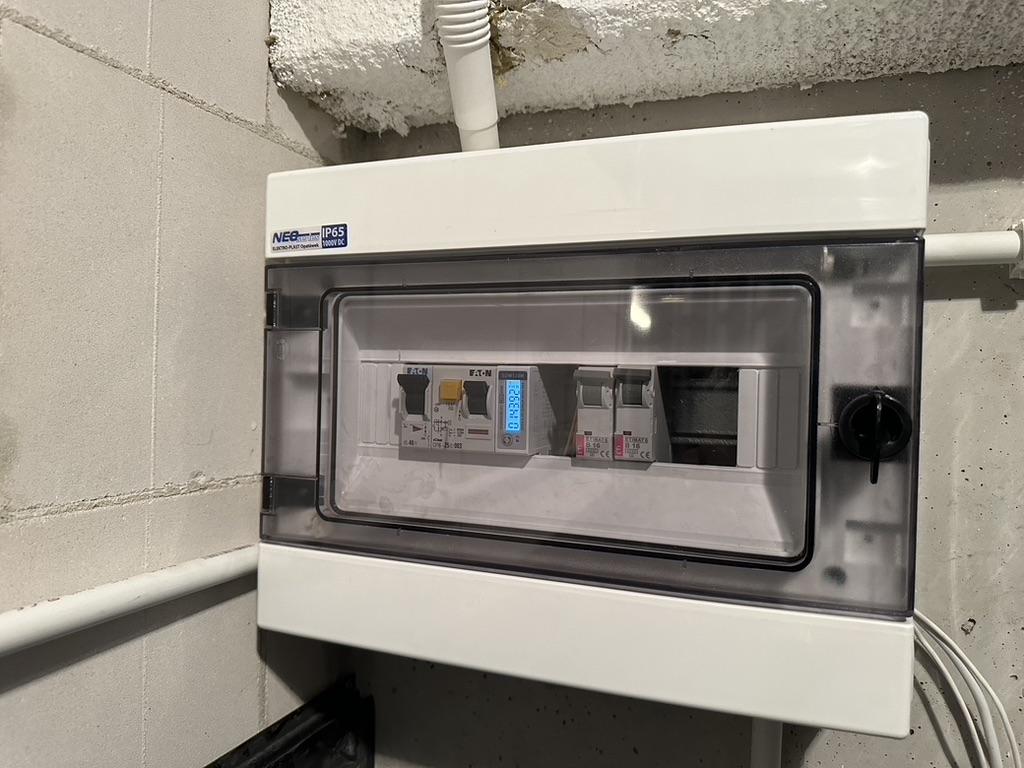

Krok 4 – Podłącz licznik energii do instalacji elektrycznej
Podłączenie licznika energii Eastron SDM120M do instalacji elektrycznej wymaga dokładności oraz przestrzegania odpowiednich procedur bezpieczeństwa. Poniżej przedstawiam szczegółowy opis tego procesu

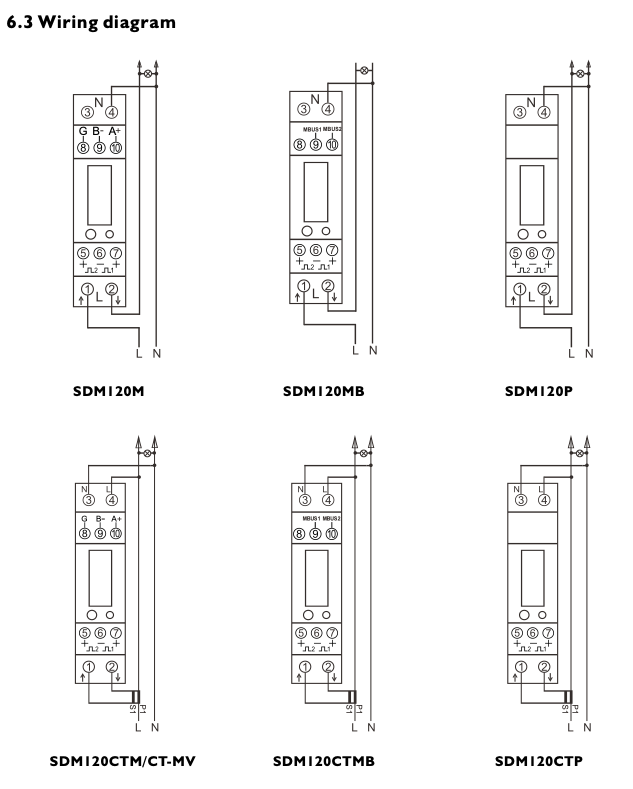

Schemat podłączenia z instrukcji producenta
Czynności
- Wybór lokalizacji: Wybierz odpowiednie miejsce do montażu licznika energii, zwykle w pobliżu głównego panelu rozdzielczego lub na wygodnej wysokości, aby ułatwić odczytywanie danych. Upewnij się, że wybrane miejsce umożliwia łatwy dostęp do licznika i jest zgodne z lokalnymi przepisami dotyczącymi instalacji elektrycznych.
- Przygotowanie instalacji: Wyłącz zasilanie główne w instalacji elektrycznej, aby uniknąć ryzyka porażenia prądem podczas montażu licznika. Upewnij się, że instalacja jest sucha i wolna od wilgoci.

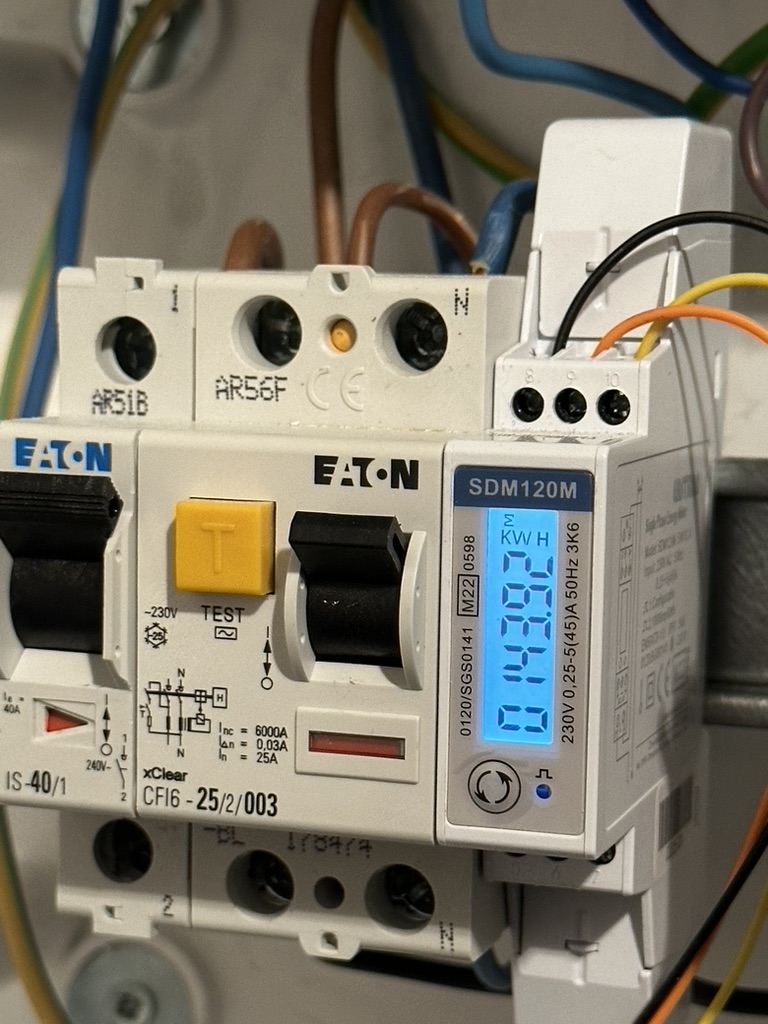

- Montaż licznika: Zamocuj licznik energii Eastron SDM120M na szynie DIN za pomocą zintegrowanego uchwytu. Upewnij się, że licznik jest stabilnie zamocowany na szynie DIN i nie ma luzów. Upewnij się, że szyna DIN jest odpowiednio zamocowana i spełnia wymagania dotyczące nośności oraz izolacji.
- Podłączenie przewodów: Podłącz przewody elektryczne do odpowiednich zacisków na liczniku zgodnie z instrukcją obsługi.
- Przewód fazowy od instalacji elektrycznej powinien być podłączony do zacisku oznaczonego strzałką w dół, co odpowiada fazie wychodzącej.
- Przewód fazowy wychodzący do naszej instalacji elektrycznej powinien być podłączony do zacisku oznaczonego strzałką w górę.
- Przewód neutralny, służący do zamknięcia obwodu zasilania licznika, należy podłączyć do górnego zacisku. Może być on podłączony osobno, korzystając z przewodu prowadzącego od głównego bezpiecznika.
Ostatnie kroki w tej części
- Sprawdzenie połączeń: Połączenia powinny być dokładnie zabezpieczone i izolowane, aby zapobiec przypadkowym zwarciom lub uszkodzeniom. Sprawdź każde połączenie, aby upewnić się, że jest szczelne i nie ma luzów.
- Włączenie zasilania: Po zakończeniu podłączania licznika energii do instalacji, włącz zasilanie główne i sprawdź, czy licznik uruchamia się prawidłowo. Upewnij się, że wskaźniki na liczniku wskazują poprawne dane, takie jak napięcie i prąd.
- Testowanie: Przeprowadź testy działania licznika energii, aby upewnić się, że wszystkie funkcje działają prawidłowo. Możesz wykonać testy obciążeniowe, aby sprawdzić, czy licznik poprawnie rejestruje zużycie energii w różnych warunkach.

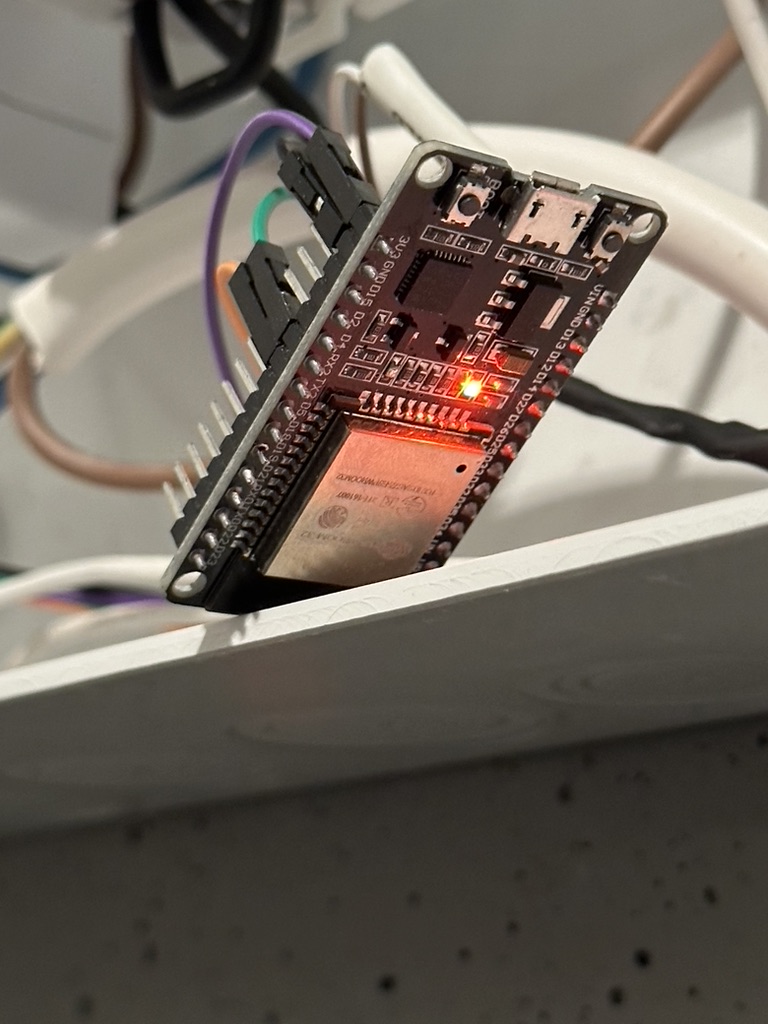

Krok 5 – Podłącz wszystkie elementy do płytki
Eastron SDM120M korzysta z powszechnie stosowanego protokołu komunikacyjnego Modbus, który cieszy się dużą popularnością w przemyśle i automatyce.
Protokół Modbus jest protokołem komunikacyjnym opartym na interfejsie szeregowym RS485, pozwalającym na komunikację między różnymi urządzeniami. Jest to protokół typu master-slave, gdzie jeden urządzenie (master) steruje komunikacją, a inne urządzenia (slave) odpowiadają na żądania mastera.
Aby nawiązać komunikację między płytką ESP32, a licznikiem energii Eastron poprzez protokół Modbus przez interfejs RS485, niezbędne jest użycie konwertera TTL-RS485. Konwerter ten pełni rolę konwertera poziomów, konwertując sygnał szeregowy, stosowany przez płytkę ESP32, na sygnał RS485, używany przez licznik energii Eastron SDM120M. Dzięki temu konwerterowi możliwe jest bezpośrednie połączenie płytki ESP32 z licznikiem energii poprzez interfejs RS485, co umożliwia komunikację między nimi zgodnie z protokołem Modbus.
Czynności

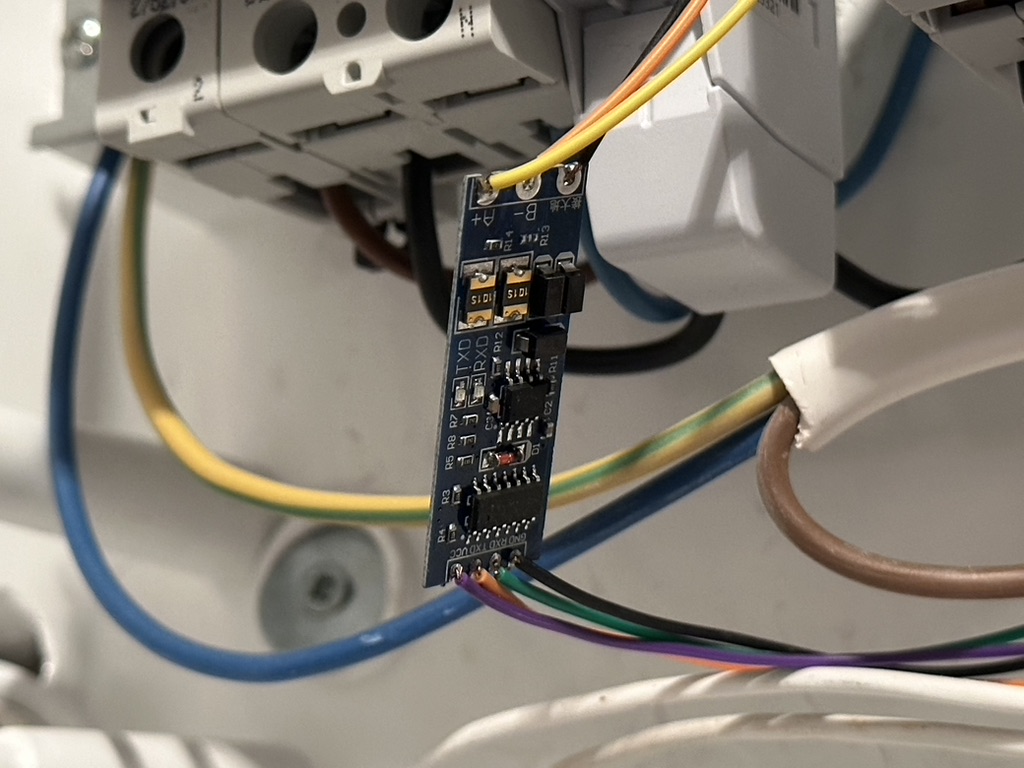

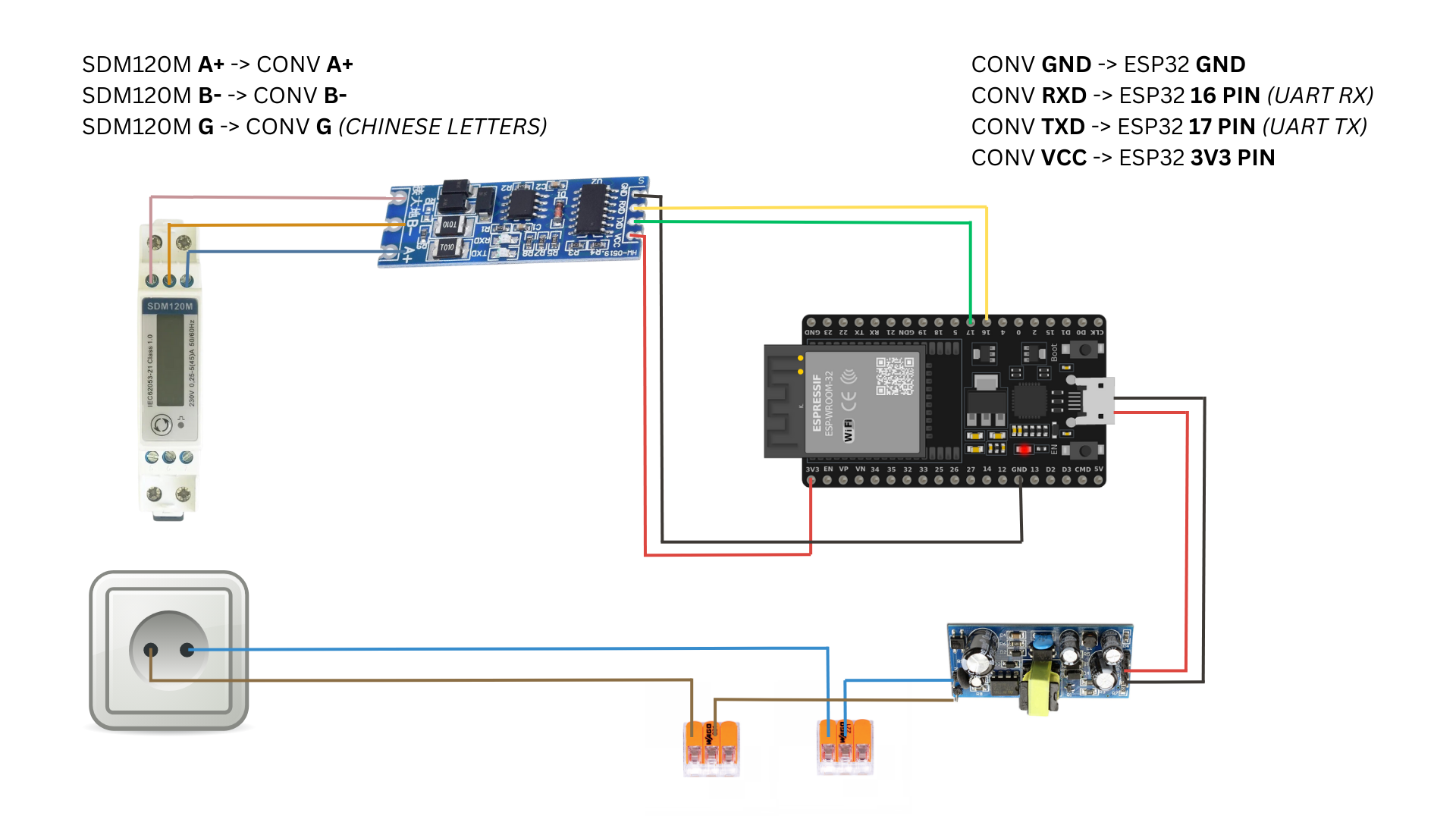

Podczas podłączania konwertera TTL-RS485 należy przestrzegać odpowiednich par przewodów między licznikiem a płytką ESP32:
- Po lewej stronie, przewody od licznika:
- Pin A+ na konwerterze odpowiada pinowi nr 10 (zgodnie z instrukcją), które jest odpowiednikiem A+ na liczniku.
- Pin B- na konwerterze odpowiada pinowi nr 9 (zgodnie z instrukcją), które jest odpowiednikiem B- na liczniku.
- Pin G (oznaczone chińskimi znaczkami) na konwerterze odpowiada pinowi nr 8 (zgodnie z instrukcją), które jest odpowiednikiem G na liczniku.

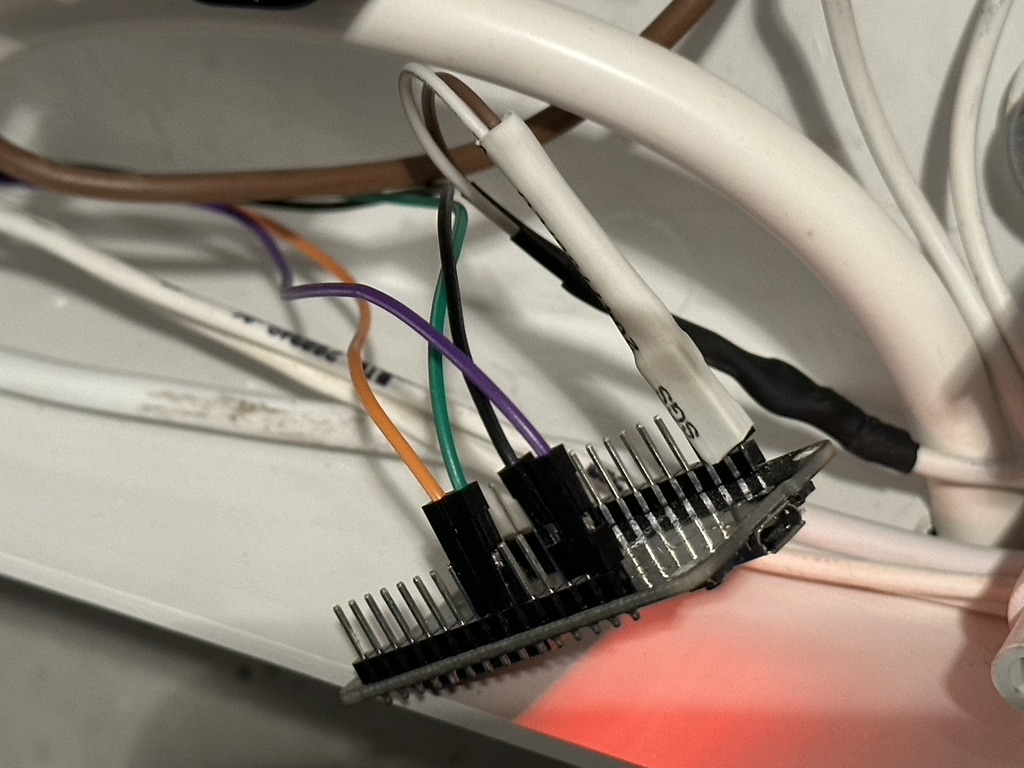

- Po prawej stronie, przewody od płytki ESP32:
- Pin GND na konwerterze należy podłączyć do pinu GND na płytce ESP32.
- Pin RXD na konwerterze należy połączyć z pinem nr 16 na płytce ESP32, co odpowiada linii UART RX.
- Pin TXD na konwerterze należy połączyć z pinem nr 17 na płytce ESP32, co odpowiada linii UART TX.
- Pin VCC na konwerterze należy połączyć z pinem 3V3 na płytce ESP32, aby dostarczyć zasilanie.
- Upewnij się, że wszystkie połączenia odpowiednio zabezpieczyłeś
- Sprawdź, czy styki płytek nie dotykają metalowych (ewentualnych) części obudowy lub innych przewodów, które mogłyby uszkodzić Twoją elektronikę.
- Podłącz instalację do zasilania
- Poczekaj, aż płytka ESP32 podłączy się do Twojej sieci Wi-Fi.
Problemy komunikacyjne
esp32:
board: nodemcu-32s
framework:
type: arduino
version: 2.0.6W powyższym kodzie użyłem płytki ESP32 z określonym frameworkiem Arduino o wersji 2.0.6. Wybór tej konfiguracji wynika z problemów komunikacyjnych, które występowały na domyślnie instalowanym boardzie ESP32. Niestety, zespół deweloperów ESPHome nie naprawił tych problemów od pewnego czasu. Mimo to, używając tej konfiguracji, udało się osiągnąć poprawną komunikację z licznikiem energii Eastron SDM120M.
Warto zauważyć, że mimo że ta konfiguracja działa, w logach pojawiają się pewne ostrzeżenia i komunikaty błędów. Na początku ostrzeżenie dotyczące wybranej wersji frameworka Arduino informuje, że wybrana wersja nie jest zalecana.
INFO ESPHome 2024.4.1
INFO Reading configuration /config/esphome/esp03-meter.yaml...
WARNING The selected Arduino framework version is not the recommended one. If there are connectivity or build issues please remove the manual version.
WARNING The selected Arduino framework version is not the recommended one. If there are connectivity or build issues please remove the manual version.
INFO Starting log output from 192.168.XXX.XX using esphome API
INFO Successfully connected to esp03-meter @ 192.168.XXX.XX in 0.239s
INFO Successful handshake with esp03-meter @ 192.168.XXX.XX in 0.084sNastępnie, pojawiają się błędy związane z komponentem Modbus. Widoczne są ostrzeżenia o długim czasie trwania operacji oraz informacje, że komponent Modbus powinien blokować działanie maksymalnie przez 30 ms. Mimo że te błędy nie są krytyczne i nie powinny uniemożliwiać działania systemu, warto być świadomym ich istnienia i monitorować ich wpływ na działanie całego systemu.
Jeżeli chcesz przeczytać szczegóły problemu, zapraszam do niniejszego linku na GitHubie.
[22:58:43][D][sdm_meter:043]: SDMMeter Phase A: V=230.800 V, I=0.149 A, Active P=13.700 W, Apparent P=17.513 VA, Reactive P=-10.200 VAR, PF=0.799, PA=0.000 °
[22:58:43][D][sensor:094]: 'Voltage': Sending state 230.80000 V with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Current': Sending state 0.14900 A with 3 decimals of accuracy
[22:58:43][D][sensor:094]: 'Active power': Sending state 13.70000 W with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Apparent power': Sending state 17.51257 VA with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Reactive power': Sending state -10.20000 VAR with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Power factor': Sending state 0.79933 % with 3 decimals of accuracy
[22:58:43][D][sensor:094]: 'Phase angle': Sending state 0.00000 ° with 3 decimals of accuracy
[22:58:43][D][sdm_meter:069]: SDMMeter: F=50.040 Hz, Im.A.E=144.311 Wh, Ex.A.E=0.000 Wh, Im.R.E=0.072 VARh, Ex.R.E=107.578 VARh, T.P=0.000 W
[22:58:43][D][sensor:094]: 'Total power': Sending state 0.00000 W with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Frequency': Sending state 50.04000 Hz with 3 decimals of accuracy
[22:58:43][D][sensor:094]: 'Import Active Energy': Sending state 144.31100 kWh with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Export Active Energy': Sending state 0.00000 kWh with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Import Reactive Energy': Sending state 0.07200 kVArh with 2 decimals of accuracy
[22:58:43][D][sensor:094]: 'Export Reactive Energy': Sending state 107.57800 kVArh with 2 decimals of accuracy
[22:58:43][W][component:237]: Component modbus took a long time for an operation (159 ms).
[22:58:43][W][component:238]: Components should block for at most 30 ms.Krok 6 – Reverse proxy na Synology przy pomocy Nginx Proxy Manager
Czy korzystasz z Synology i chcesz usprawnić dostęp do swojego serwera Home Assistant? Oto szybki przewodnik krok po kroku, jak skonfigurować logowanie przy użyciu nazwy domeny i subdomeny, na przykład ha.xyz.com, zamiast wprowadzania adresu IP. Wszystko to możesz osiągnąć za pomocą Docker Compose w Portainerze.
👉 Sprawdź teraz i przygotuj swoje środowisko do kolejnych usprawnień!
Dzięki temu, korzystając z nazwy domeny, zamiast adresu IP, upraszczasz proces logowania do swojego serwera Home Assistant na Synology.

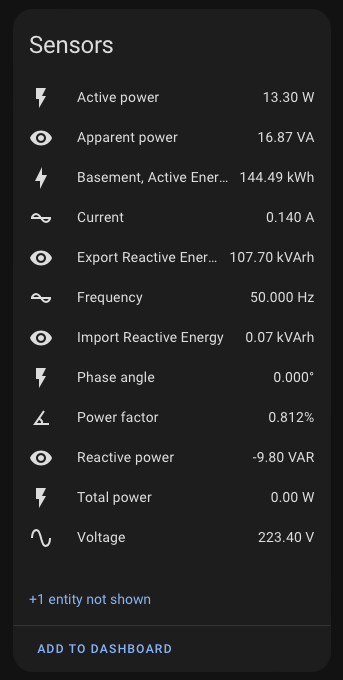

Krok 7 – Dodawanie urządzenia do Home Assistant
- W sekcji powiadomień Home Assistant powinna pojawić się informacja, że nasz serwer automatyki domowej wykrył nowe urządzenie,
- Przejdź do Ustawień, a następnie do Integracji i urządzeń.
- Nowe urządzenie będzie opatrzone błękitną ramką. Zatwierdzamy nowe urządzenie do integracji.
- Ustaw obszar, gdzie będzie znajdować się dane urządzenie. W naszym przypadku będzie to Komórka lokatorska.
- Gratulacje! Osiągnąłeś ten etap, co oznacza, że sukcesywnie przeszedłeś przez proces konfiguracji. Aby sprawdzić działanie nowego urządzenia, możesz bezpośrednio przejść do niego i z poziomu Home Assistant sprawdzić parametry, które są mierzone przez licznik energii elektrycznej. 🚀
Jeśli masz dodatkowe pytania dotyczące konfiguracji, śmiało zostaw komentarz pod tym artykułem lub skontaktuj się ze mną bezpośrednio. Chętnie odpowiem na wszelkie wątpliwości i pomogę rozwiązać ewentualne problemy. Twoje pytania mogą pomóc w ulepszeniu tego poradnika dla innych użytkowników.
Dodatkowe materiały i informacje
W celu dalszego zgłębienia tematu i uzyskania szczegółowych informacji, polecam sprawdzenie poniższych linków. Są one wartościowymi źródłami, które zostały wykorzystane podczas opracowywania tego poradnika.
- Getting Started with ESPHome and Home Assistant. https://esphome.io/guides/getting_started_hassio#installing-esphome-dashboard
- Eastron SDM Energy Monitor. https://esphome.io/components/sensor/sdm_meter
- SDM120 Series Manual. https://www.eastroneurope.com/images/uploads/products/manuals/SDM120_Series_Manual_.pdf
